WI-EP-003 คู่มือการติดตั้งผนัง Willy

1. วัตถุประสงค์

เพื่อกำหนดขั้นตอน มาตรฐาน วิธีการติดตั้งผนัง Willy ให้ได้คุณภาพ ปลอดภัย ตรงแบบ และลดปัญหาการร้องเรียน เช่น การเจาะผิดตำแหน่ง งานไม่เรียบร้อย รอยต่อไม่สนิท ฯลฯ

2. ขอบเขตการใช้งาน

ใช้สำหรับติดตั้งผนัง Willy ใน

• ห้องน้ำสำเร็จรูป (PBU)

• ห้องน้ำโครงการ เช่น คอนโด โรงแรม อาคารสูง

• ห้องน้ำทั่วไปที่ใช้งานระบบผนังสำเร็จรูป

3. ผู้รับผิดชอบ

• ช่างติดตั้ง / Foreman

• QC หน้างาน

• ผู้ควบคุมงานโครงการ

• ฝ่ายตรวจรับส่งมอบงาน

4. อุปกรณ์และเครื่องมือที่ต้องใช้

4.1 เครื่องมือช่าง

• Laser Level / Waterpass

• สว่านไฟฟ้า + ดอกสว่านสำหรับคอนกรีต/ปูน

• ไขควง / บล็อกขันสกรู

• ค้อนยาง (Rubber Hammer)

• เครื่องเจียร (สำหรับแต่งขอบหากจำเป็น)

4.2 วัสดุ

• แผ่นผนัง Willy (ตรวจสอบรุ่นและขนาดก่อนติดตั้ง)

• โครงเหล็ก C-line / อลูมิเนียมตามแบบ

• สกรูปลายสว่าน พร้อมแหวนยาง

• ซิลิโคนชนิดกันน้ำ (Anti-mold)

• PU Sealant

• เทปกาวป้องกันรอย (Masking tape)

กระบวนการ

5. ขั้นตอนการติดตั้งผนัง Willy (ทีละขั้นตอน)

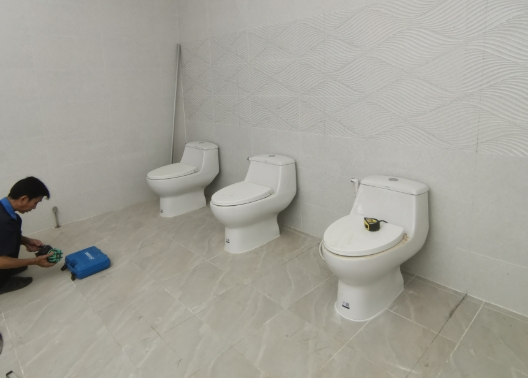

ขั้นตอนที่ 1: ตรวจสอบหน้างานก่อนติดตั้ง

Link แบบฟอร์ม Checklist ประเมินความพร้อมหน้างานก่อนทำการติดตั้งผนังห้องน้ำ Willy

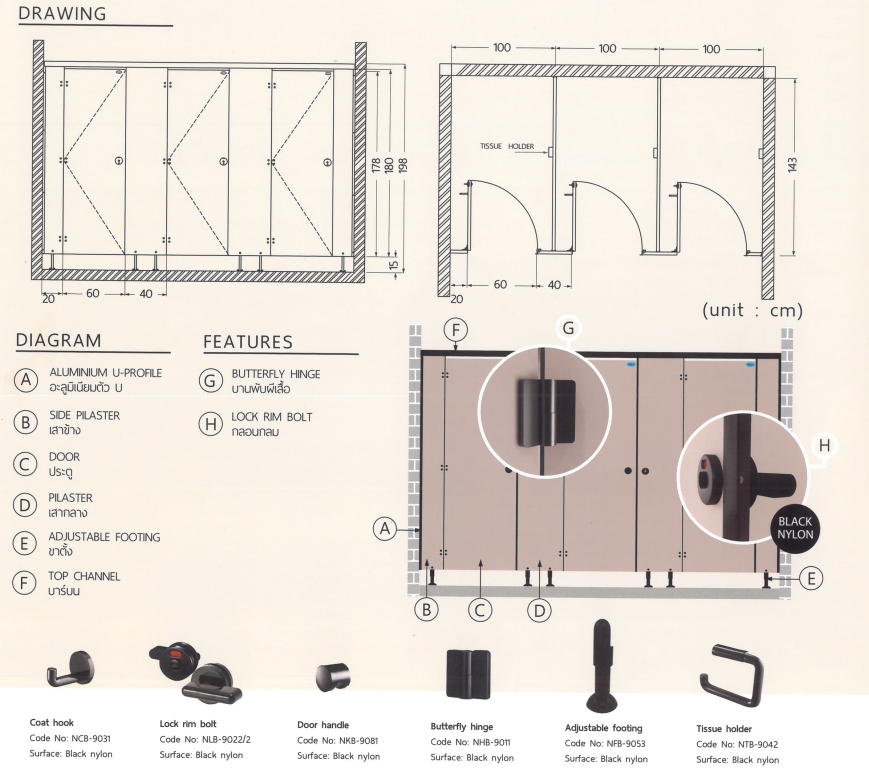

1.1 ตรวจสอบแบบ (Drawing)

• ตำแหน่งผนัง

• Opening สำหรับ ประตู/หน้าต่าง

• จุดสุขภัณฑ์

• จุดงานระบบ L/M/E

**ห้ามติดตั้งโดยไม่ตรวจสอบแบบ**

1.2 ตรวจพื้นและระดับ

• พื้นต้องได้ระดับ ไม่เอียง

• ไม่มีเศษปูน/วัสดุเกิน

• ตรวจสอบด้วย Laser Level

1.3 ตรวจโครงสร้าง

• คาน–เสา–พื้น ตรงตามแบบ

• จุดยึดโครงเหล็กต้องสามารถติดตั้งได้จริง

1.4 ถ่ายภาพ Before ก่อนทำ

• ถ่ายรอบพื้นที่

• ถ่ายระดับพื้น

• ถ่ายตำแหน่งระบบ L/M/E

ขั้นตอนที่ 2: ติดตั้งโครงเหล็กสำหรับผนัง Willy

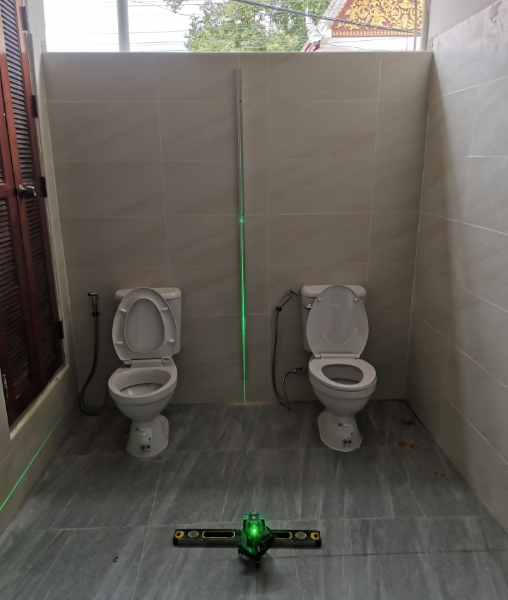

2.1 กำหนดแนวผนัง

• ใช้ Laser ยิงแนวรอบห้อง

• ขีด Marker เป็นแนวอ้างอิง

2.2 ติดตั้ง Runner บนพื้นและเพดาน

• ยึดด้วยพุกและสกรูทุก 50–60 cm

• ตรวจสอบระยะตรงตามแบบ ±2 mm

2.3 ติดตั้ง Stud

• ระยะ Stud 40–60 cm ตามคู่มือโครงการ

• ตั้งให้ฉากกับพื้น

• ใช้ค้อนยางเคาะจัดแนว

2.4 ตรวจสอบโครงสร้างก่อนติดตั้งแผ่น

• โครงไม่โยก

• ระยะเรียบร้อย

• ถ่ายภาพเป็นหลักฐาน

ขั้นตอนที่ 3: ติดตั้งแผ่นผนัง Willy

Link คลิป VDO สอนการติดตั้งผนัง Willy โดยละเอียด

3.1 ตรวจแผ่นก่อนติดตั้ง

• ไม่มีรอยบุบ

• ไม่มีรอยแตก

• สีกับผิวไม่เป็นรอย

• ขนาดตรงตามแบบ

3.2 ยกแผ่นเข้าตำแหน่ง

• ยกอย่างน้อย 2 คน

• ห้ามลากกับพื้น

• ใส่ตัวกันกระแทก

3.3 จัดแนวแผ่น

• ใช้ค้อนยางเคาะเบาๆ

• เช็กระดับแนวตั้ง–แนวนอนด้วย Laser

3.4 การเจาะแผ่น

• วัดระดับและขนาดอย่างน้อย 2 รอบ ก่อนทำการเจาะ

• ใช้สกรูเจาะนำก่อนเพื่อลดความเสียหายแผ่นแตก

• ใช้ใบตัดขนาด 100 ฟัน เพื่อการตัดที่เรียบเนียนมากยิ่งขึ้น

วิธีที่ผิด

วิธีที่ถูกต้อง

3.4 ยึดแผ่นกับโครงเหล็ก

• ยึดด้วยสกรูปลายสว่าน + แหวนยาง

• ช่วงห่างสกรู: 20–25 cm

• ห้ามขันสกรูแน่นจนหลุดจากแหวนยาง

ข้อผิดพลาดที่เกิดบ่อย
❌ สกรูเบี้ยว
❌ ขันแรงเกินไปจนแผ่นบุบ
❌ ไม่ปิดซิลิโคนรอยต่อ ทำให้เกิดน้ำซึม

ขั้นตอนที่ 4: เก็บรายละเอียดและซีลรอยต่อ

4.1 เก็บรอยต่อแผ่น

• ใช้ PU Sealant อุดรอยต่อ

• ปาดให้เรียบด้วยไม้ปาดยาง

• เช็กความสวยงามและความเสมอ

4.2 ติดตั้งซิลิโคนรอบขอบ

• พื้น–ผนัง

• ผนัง–เพดาน

• ผนัง–สุขภัณฑ์
  ใช้ซิลิโคนกันเชื้อรา (Anti-mold) เท่านั้น

4.3 ติดตั้งบัวหรือคิ้ว

• ตามแบบโครงการ

• ห้ามมีช่องว่างเกิน 1 mm

ขั้นตอนที่ 5: ตรวจสอบหลังติดตั้ง (Before Handover)

Link แบบฟอร์ม Checklist การติดตั้งผนัง Willy

รายการตรวจสอบสำคัญ

5.1 งานแนวและระดับ

• แนวตั้ง–แนวนอน ±2 mm

• แผ่นไม่บิด ไม่เบี้ยว

5.2 ความเรียบร้อยของสกรู

• ไม่มีสกรูคา

• ไม่มีจุดที่ขันเกิน

• ไม่มีรอยสกรูบุ๋ม

5.3 ความสะอาดพื้นที่

• เก็บเศษงาน

• เช็ดคราบซิลิโคน

• ทำความสะอาดแผ่น

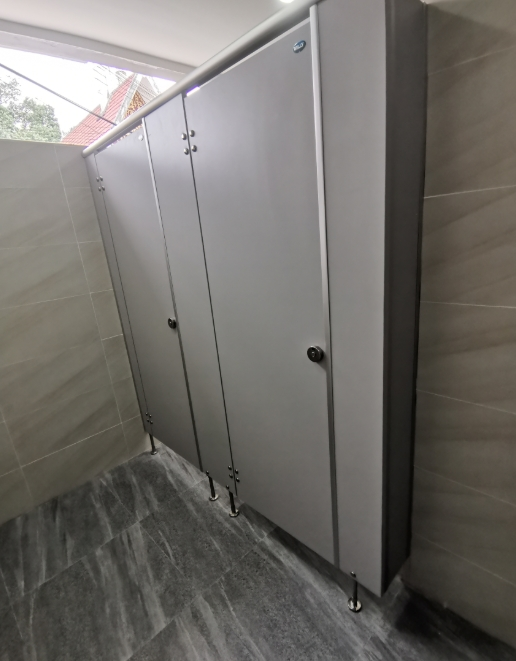

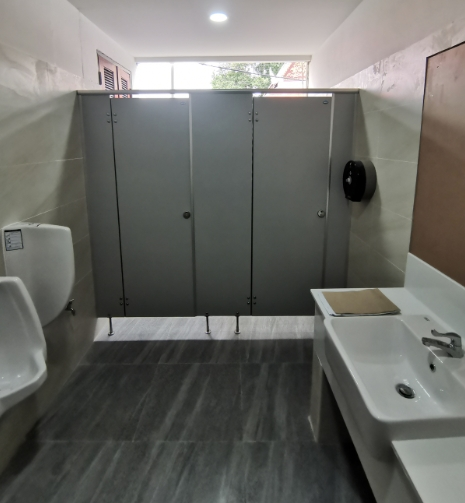

5.4 เก็บภาพหลังติดตั้ง (After)

• ถ่ายทุกด้าน

• ถ่ายเก็บงานซิลิโคน

• ถ่ายจุดเสี่ยง เช่น รอยต่อ แนวมุม

5.5 ทดสอบการใช้งาน

• ทดสอบการรั่วซึมบริเวณ Wet Area

• ตรวจสอบความแข็งแรง

6. ข้อกำหนดด้านความปลอดภัย (Safety)

• PPE ครบ (รองเท้านิรภัย ถุงมือ แว่น)

• ห้ามใช้บันไดไม้

• ห้ามยืนบนอ่าง อุปกรณ์สุขภัณฑ์

• สายไฟ–ปลั๊กต้องป้องกันน้ำ

• ห้ามตัดเหล็ก/เจาะบนห้องน้ำสำเร็จรูปโดยไม่ขออนุมัติ

7. ปัญหาที่พบบ่อยและวิธีป้องกัน

---

8. แบบฟอร์มเอกสารประกอบ

ฉันสามารถทำให้ครบทุกแบบ เช่น
✓ Checklist ก่อน–หลังติดตั้ง
✓ ใบตรวจรับงาน (Handover Form)
✓ WI (Work Instruction) แบบเป็นเอกสาร PDF
✓ แบบฟอร์มถ่ายภาพ Before–After
